Трубчатый электронагреватель (ТЭН): просто о сложном

 Трубчатый электронагреватель (ТЭН) — это устройство, предназначенное для нагрева различных жидкостей, газов и твердых материалов. Он широко используется в промышленности, бытовых приборах и системах отопления.

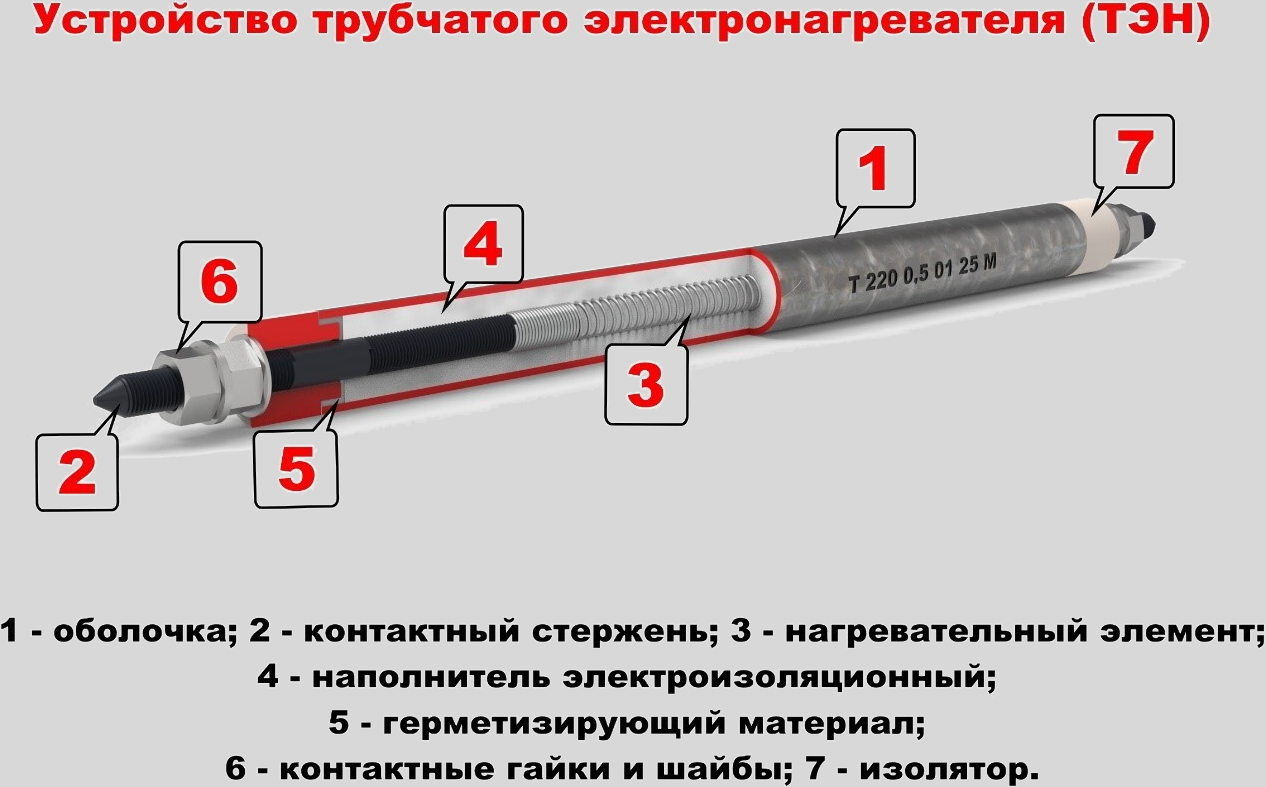

Давайте разберемся, из чего же состоит этот незаменимый, в нашей повседневной жизни, элемент (рис.1):



Рис.1

1. Оболочка (металлическая трубка):

Оболочка ТЭН играет ключевую роль в его работе и долговечности. По сути, это «кожа» нагревательного элемента, и от её свойств напрямую зависит, насколько эффективно и безопасно ТЭН будет нагревать нужную среду.

Вот основные функции, которые выполняет оболочка ТЭН:

Защита нагревательной спирали: Оболочка изолирует нагревательную спираль от внешней среды (воды, масла, воздуха и т.д.). Это предотвращает короткое замыкание и обеспечивает безопасную работу ТЭН.
Передача тепла: Оболочка должна эффективно передавать тепло, генерируемое спиралью, нагреваемой среде. Материал оболочки подбирается с учетом теплопроводности, чтобы обеспечить быстрый и равномерный нагрев.
Устойчивость к коррозии: В зависимости от среды, в которой работает ТЭН, оболочка должна быть устойчива к коррозии. Например, для нагрева воды используются ТЭН с оболочкой из нержавеющей стали, меди или титана, которые устойчивы к воздействию воды и растворенных в ней веществ.
Механическая прочность: Оболочка должна быть достаточно прочной, чтобы выдерживать давление, вибрации и другие механические воздействия, возникающие в процессе эксплуатации.
Электрическая изоляция: Оболочка, в сочетании с электроизоляционным наполнителем (обычно это периклаз (оксид магния), обеспечивает электрическую изоляцию нагревательной спирали от корпуса оборудования, в котором установлен ТЭН. Это критически важно для безопасности.

2. Контактные стержни:

Контактные стержни ТЭН - это ключевые элементы, обеспечивающие подключение нагревательного элемента к источнику электропитания. Проще говоря, это те самые «ножки» или «выводы», через которые электрический ток поступает в ТЭН и нагревает его.

Основная функция контактных стержней:

Передача электрической энергии: Они служат проводниками, передающими электрический ток от сети (или другого источника питания) непосредственно к нагревательной спирали внутри ТЭН.
Почему это важно?

Без надежного и правильного подключения через контактные стержни, ТЭН не сможет выполнять свою основную задачу - нагревать жидкость, воздух или другие материалы. Неправильное подключение или повреждение стержней может привести к:

Неработоспособности ТЭН: Нагреватель просто не будет греть.
Перегреву и выходу из строя: Плохой контакт может вызвать искрение и перегрев в месте соединения, что повредит ТЭН и даже может привести к пожару.
Небезопасной работе: Неправильное подключение может создать риск поражения электрическим током.

3. Нагревательный элемент (спираль):

Нагревательный элемент в ТЭН играет роль «сердца», преобразуя электрическую энергию в тепло. Это, по сути, основной элемент, который отвечает за нагрев.

Вот как это работает:

Электрический ток проходит через спираль: Когда вы включаете ТЭН, электрический ток начинает течь по спирали.
Сопротивление и нагрев: Спираль изготавливается из материала с высоким электрическим сопротивлением (обычно нихром). Это означает, что материал «сопротивляется» прохождению тока. Сопротивление приводит к тому, что электрическая энергия преобразуется в тепловую.
Передача тепла: Спираль нагревается до высокой температуры и передает тепло окружающей среде. В ТЭН это происходит через металлическую оболочку (трубку) к нагреваемой жидкости или воздуху.

4. Наполнитель электроизоляционный:

Электроизоляционный наполнитель в ТЭН играет ключевую роль в обеспечении безопасности и эффективности работы нагревательного элемента. Его основное назначение заключается в следующем:

·         Электрическая изоляция: Наполнитель создает надежный барьер между нагревательным элементом (спиралью) и металлической оболочкой ТЭН. Это предотвращает короткое замыкание и утечку тока на корпус, что может привести к поражению электрическим током и повреждению оборудования.

·         Теплопроводность: Наполнитель должен обладать хорошей теплопроводностью, чтобы эффективно передавать тепло от нагревательной спирали к оболочке ТЭН. Это обеспечивает равномерный нагрев и предотвращает перегрев спирали, что продлевает срок службы ТЭН.

·         Механическая поддержка: Наполнитель фиксирует нагревательную спираль в центре оболочки ТЭН, предотвращая ее смещение и контакт со стенками. Это особенно важно при вибрациях и механических воздействиях.

·         Термостойкость: Наполнитель должен выдерживать высокие температуры, возникающие при работе ТЭН, без разрушения и потери своих свойств.

·         Химическая инертность: Наполнитель не должен вступать в реакцию с материалом нагревательной спирали и оболочки ТЭН, а также с нагреваемой средой.

5. Герметизирующий материал:

Зачем герметизировать торцы ТЭН?
ТЭН широко используются в различных устройствах для нагрева воды, воздуха и других сред. Однако, их конструкция имеет уязвимое место - торцы. Именно там происходит соединение нагревательной спирали с контактными стержнями.

Герметизация торцов ТЭН необходима для:

Защиты от влаги и коррозии: Влага, попадающая внутрь ТЭН, может вызвать короткое замыкание, коррозию нагревательной спирали и, как следствие, выход ТЭН из строя. Герметик создает барьер, предотвращающий проникновение влаги и агрессивных веществ.
Предотвращения утечки тока: Влага, содержащая соли и другие проводящие вещества, может создать путь для утечки тока между нагревательной спиралью и корпусом ТЭН. Это не только снижает эффективность нагрева, но и может быть опасно для потребителя.
Увеличения срока службы ТЭН: Надежная герметизация торцов значительно продлевает срок службы ТЭН, защищая его от негативного воздействия окружающей среды.
Обеспечения безопасности: Предотвращение утечки тока и коротких замыканий повышает безопасность использования нагревательного прибора.

6. Контактные гайки и шайбы:

Контактные гайки служат для надежного и прочного соединения выводов ТЭН с проводниками электросети. Они выполняют несколько важных функций:

Фиксация проводника: Гайка плотно прижимает проводник к выводу ТЭН, обеспечивая надежный механический контакт. Это предотвращает ослабление соединения со временем, что может привести к перегреву и выходу ТЭН из строя.
Обеспечение электрического контакта: Плотно затянутая гайка обеспечивает хороший электрический контакт между проводником и выводом ТЭН. Это необходимо для эффективной передачи электроэнергии и нагрева.
Защита от вибраций: Гайка помогает защитить соединение от вибраций, которые могут возникать в процессе работы оборудования. Это особенно важно для ТЭН, используемых в промышленных условиях.
Шайбы, используемые вместе с контактными гайками, также играют важную роль в обеспечении надежного соединения:

Увеличение площади контакта: Шайба распределяет давление гайки на большую площадь, что улучшает электрический контакт и предотвращает повреждение выводов ТЭН.
Предотвращение ослабления соединения: Шайба помогает предотвратить ослабление соединения со временем, особенно при вибрациях и температурных колебаниях.
Защита от коррозии: Некоторые шайбы изготавливаются из материалов, устойчивых к коррозии, что помогает защитить соединение от воздействия окружающей среды.

7. Изоляторы:

Когда речь заходит о надежности и безопасности, каждая деталь имеет значение. Изоляторы на контактных шпильках, соединяющих ТЭН с электросетью, играют критически важную роль. Использование керамических изоляторов в этой области имеет ряд существенных преимуществ перед другими материалами, такими как пластик или резина.

Вот основные причины, почему керамика – лучший выбор для изоляторов на контактных шпильках ТЭН:

Высокая термостойкость: ТЭН работают при высоких температурах, и изолятор должен выдерживать это без деформации, плавления или потери своих изоляционных свойств. Керамика обладает исключительной термостойкостью, значительно превосходя пластик и резину. Она сохраняет свои характеристики даже при экстремальных температурах, обеспечивая стабильную и безопасную работу ТЭН.
Превосходные диэлектрические свойства: Керамика – отличный диэлектрик, то есть она практически не проводит электрический ток. Это критически важно для предотвращения коротких замыканий и утечек тока, которые могут привести к поражению электрическим током или повреждению оборудования. Керамические изоляторы обеспечивают надежную изоляцию даже при высоких напряжениях.
Устойчивость к химическим воздействиям: ТЭН, нередко, используются в агрессивных средах, где могут контактировать с различными химическими веществами. Керамика устойчива к большинству кислот, щелочей и растворителей, что гарантирует ее долговечность и надежность в таких условиях. Пластик и резина могут разрушаться под воздействием химикатов, что приводит к потере изоляционных свойств и потенциальным проблемам.
Основная задача керамических изоляторов - изолировать электрические контакты от корпуса ТЭН и окружающей среды.

Вот почему они так важны:

Предотвращение короткого замыкания: Если контактные шпильки, к которым подводится электричество, коснутся корпуса ТЭН, произойдет короткое замыкание. Керамические изоляторы, будучи диэлектриками, не проводят электрический ток и надежно разделяют контакты и корпус, исключая эту опасность.
Защита от влаги и загрязнений: Керамические изоляторы также защищают контакты от попадания влаги, пыли и других загрязнений, которые могут привести к коррозии и ухудшению электрического контакта.

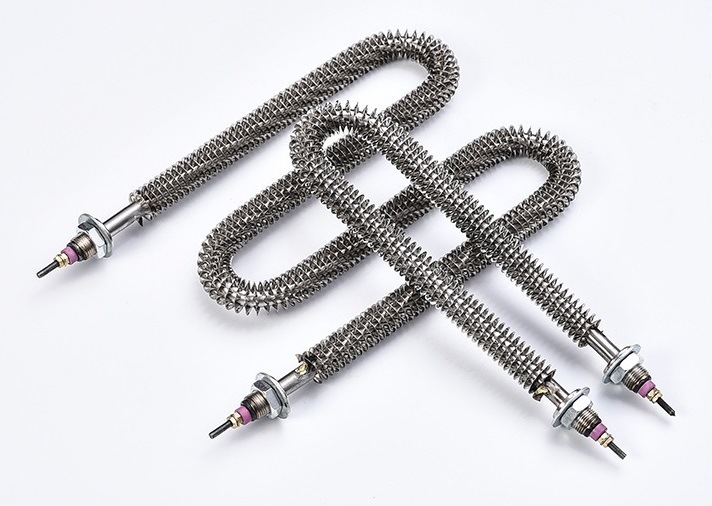

Важно отметить, что конструкция ТЭН может варьироваться в зависимости от его назначения и условий эксплуатации. Например, для нагрева агрессивных сред, таких как кислоты или щелочи, используются ТЭН с оболочкой из титана или других специальных сплавов, устойчивых к коррозии. Для нагрева воздуха в промышленных печах часто применяются ТЭН с оребрением, которое увеличивает площадь теплоотдачи и повышает эффективность нагрева. Кроме того, существуют ТЭН с встроенными термостатами или термопарами, которые позволяют контролировать температуру нагреваемой среды и автоматически отключать ТЭН при достижении заданной температуры. Это обеспечивает безопасность и экономию электроэнергии.

При выборе ТЭН необходимо учитывать несколько ключевых параметров:

Мощность: Определяет скорость нагрева среды. Чем выше мощность, тем быстрее нагрев. Однако, всему есть предел.
Напряжение: Должно соответствовать напряжению сети, к которой будет подключен ТЭН.
Материал оболочки: Выбирается в зависимости от нагреваемой среды и условий эксплуатации.
Форма и размеры: Должны соответствовать конструкции устройства, в котором будет установлен ТЭН.
Наличие термостата: Необходимо для автоматического поддержания заданной температуры.
Регулярное обслуживание ТЭН также важно для продления его срока службы. Необходимо периодически очищать его от накипи и других загрязнений, которые могут ухудшить теплоотдачу и привести к перегреву. При обнаружении признаков неисправности, таких как снижение мощности или утечка тока, ТЭН следует немедленно заменить.

В заключение:

ТЭН – это надежное и эффективное устройство для нагрева различных сред. Его простая конструкция и разнообразие форм и размеров делают его незаменимым во многих областях промышленности и быта. Понимание устройства ТЭН поможет вам правильно выбрать его для конкретной задачи и обеспечить его долгую и бесперебойную работу.
